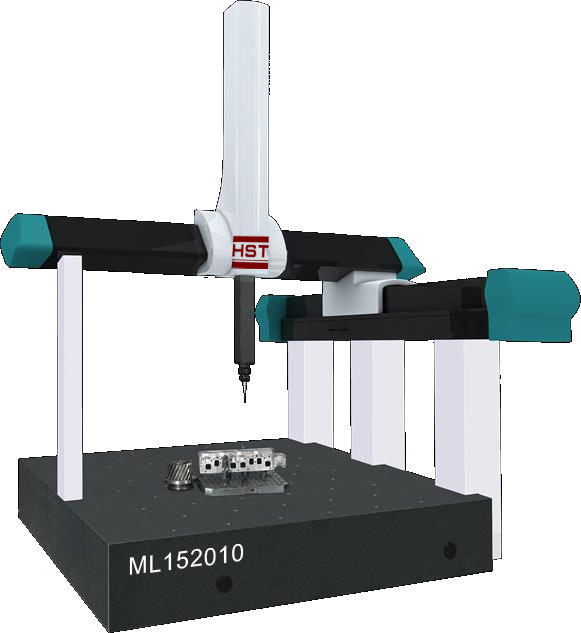

کوآرڈینیٹ ماپنے والی مشین CMM HST سیریز
خلاصہ: HST سیریز، اعلی درستگی، HST گروپ کی طرف سے تیار کردہ کم قیمت CNC CMM
معیارات:
ایک اقتباس کی درخواست کریں فائلیں ڈاؤن لوڈپروڈکٹ کا نام：کوآرڈینیٹ ماپنے والی مشین CMMHSTسیریز
مصنوعات کے زمرے：کوآرڈینیٹ ماپنے والی مشین
خلاصہ：HSTسیریز، اعلی precison، کم لاگت CNC CMM کی طرف سے تیارHST Gگروپ
میں،خلاصہ
HSTسیریز کوآرڈینیٹ ماپنے والی مشین ایک واحد اعلی کارکردگی کی پیمائش کرنے والی مشین میں سنگل پوائنٹ پروبنگ اور اینالاگ اسکیننگ کو یکجا کرتی ہے جو رابطہ اور غیر رابطہ تحقیقات کے نظام سے بھی لیس ہوسکتی ہے۔ کنٹرولر کی نئی نسل کی بنیاد پر تیز رفتار، اعلی درستگی کے مطابق کھلے اور بند لوپ اسکیننگ کو سپورٹ کرنے کے لیے درجہ حرارت اور درستگی کے معاوضے کے نظام اور جدید الگورتھم کو یکجا اور بہتر بناتا ہے۔
II ڈیزائن کی خصوصیت
- گرینائٹ فکسڈ ورک ٹیبل، تینوں محور اعلی کارکردگی والے گرینائٹ، اچھے درجہ حرارت کی خصوصیت سے بنے ہیں، تھرمل توسیع کا ایک ہی گتانک ہے۔
- X محور میں انٹیگرل "ڈووٹیل" گائیڈ کے ساتھ گرینائٹ ورک ٹیبل، پچ اور یاؤ کو ختم کرتا ہے، اعلیٰ حرکت کا استحکام بھی فراہم کرتا ہے۔
- خود تحفظ کے ساتھ Z محور ایئر بیلنس، حرکت کی صلاحیت کو بہتر بنائیں۔
- غیر پرچی اور اعلی سختی کے ساتھ اعلی درجے کا ہم وقت ساز بیلٹ ڈرائیو سسٹم، اعلی استحکام، کم شور کو یقینی بناتا ہے۔
- تمام محوروں پر اعلیٰ درست، سخت اور پہلے سے بھرے ہوئے ایئر بیرنگ، اس بات کو یقینی بنا سکتے ہیں کہ رہنمائی کو کبھی بھی گیلا نہ کیا جائے
- ٹرانسمیشن سسٹم تیز رفتار اور درست محور کی نقل و حرکت کو یقینی بنانے کے لیے ہائی پاور ڈی سی سروو موٹر اور نئے ڈبل لیول ٹیپ ریڈوسر کا استعمال کرتا ہے۔
- RENISHAW اسٹیل پیمانہ
- دنیا بھر کے مشہور حصے ہر اہم ذیلی نظام میں استعمال ہوتے ہیں۔
- RENISHAW0.5um RENISHAW اسکیل اور ریڈ ہیڈ، ریزولوشن: 0.5um
- نیومیٹک نظام بنایا
- ہم وقت ساز بیلٹ ڈرائیو سسٹم
- قیمت کا فلٹر
- فل سکرین اور اعلی نرم کیبل ٹولائن
ماڈل |
| HST7106 | HST9128 |
قرارداد کا تناسب(ام) | 0.5 | 0.5 | 0.5 |
غلطی کی نشاندہی کرنا(um)* | 1.8＋3.3L/1000 | 2.0＋3.3L/1000 | 2.3＋3.3L/1000 |
پیمائش کی غلطی(um)* | 1.8 | 2.0 | 2.3 |
پیمائش کی حد(Dx*Dy*Dz, mm) | 500*700*500 | 700*1000*600 | 900*1200*800 |
لے جانے کی صلاحیت(کلوگرام) | 1000 | 1200 | 1500 |
بیرونی طول و عرض(Lx*Ly*Lz، ملی میٹر) | 1292*1789*2426 | 1492*2089*2626 | 1692*2289*3026 |
وزن (کلوگرام) | تقریباً 1,080 کلوگرام | تقریباً 1,800 کلوگرام | تقریبا 2240 کلوگرام |
ماڈل | HST10128 | HST10158 | HST121510 |
قرارداد (um) | 0.5 | 0.5 | 0.5 |
اشارے کی خرابی (um)* | 2.5＋3.3L/1000 | 2.8＋3.3L/1000 | 3.5＋3.3L/1000 |
پیمائش کی خرابی (um) * | 2.5 | 2.8 | 3.5 |
پیمائش کی حد (Dx*Dy*Dz، ملی میٹر) | 1000*1200*800 | 1000*1500*800 | 1200*1500*1000 |
لوڈ کرنے کی صلاحیت (کلوگرام) | 1600 | 1700 | 1800 |
طول و عرض (Lx*Ly*Lz، ملی میٹر) | 1790*2430*3130 | 1790*2730*3130 | 1990*2730*3530 |
وزن (کلوگرام) | تقریبا 3000 کلوگرام | تقریبا 3410 کلوگرام | تقریبا 4150 کلوگرام |
ماڈل | HST15Y10 |
قرارداد (um) | 0.5 |
اشارے کی خرابی (um)* | 4.0＋3.3L/1000 |
پیمائش کی خرابی (um) * | 4.0 |
پیمائش کی حد (Dx*Dy*Dz، ملی میٹر) | 1500*Y≥2000*1000 |
لوڈ کرنے کی صلاحیت (کلوگرام) | ≥1900 |
طول و عرض (Lx*Ly*Lz، ملی میٹر) | / |
وزن (کلوگرام) | ≥4500 کلوگرام |
* معیاری ISO 10360-2 کے مطابق تمام ڈیٹا کا تجربہ کیا گیا۔
L ناپا جاتا ہے لمبائی (یونٹ: ملی میٹر)
نردجیکرن بغیر اطلاع کے تبدیل کیے جا سکتے ہیں۔
