GLY سیریز آپٹیکل فائبر کیبل ٹینسائل اور کرش ٹیسٹنگ مشین

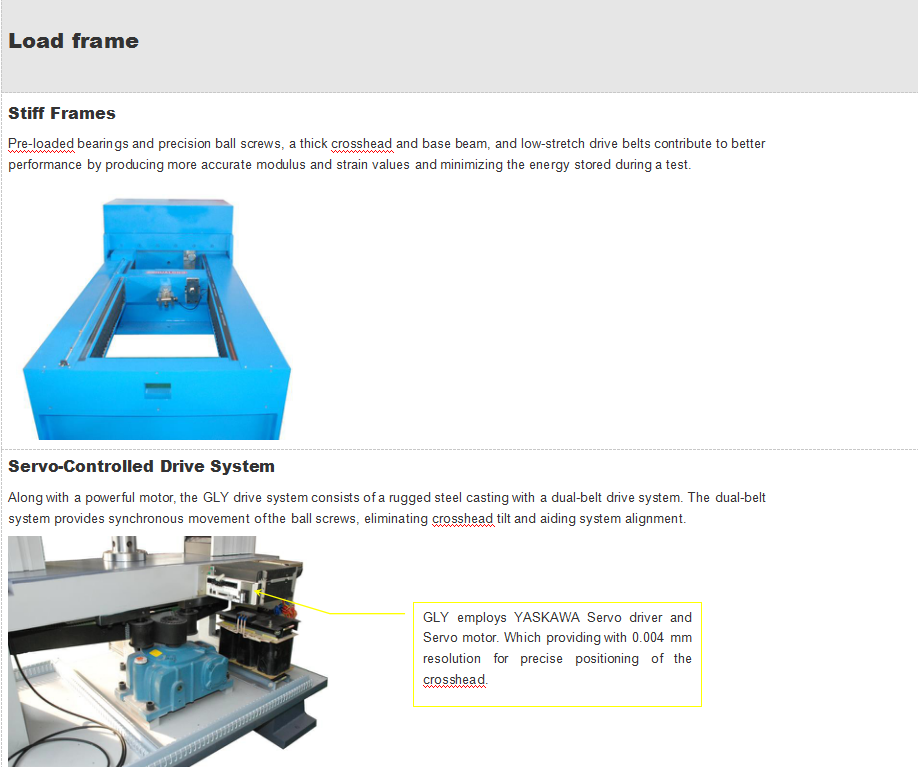

یہ مشینیں طاقت، نقل مکانی یا اخترتی بند لوپ ٹیسٹنگ پیش کرتی ہیں۔ بوجھ کے فریم سخت بنائے گئے ہیں، جو اعلیٰ محوری اور پس منظر کی سختی فراہم کرتے ہیں۔
معیارات:
ISO 7500-1, EN 10002-2, ASTM E4, JIS B7721 ASTM E83, ISO 9513, and EN 10002-4
ایک اقتباس کی درخواست کریں فائلیں ڈاؤن لوڈGLY سیریز آپٹیکل فائبر کیبل ٹینسائل اور کرش ٹیسٹنگ مشین
یہ مشینیں طاقت، نقل مکانی یا اخترتی بند لوپ ٹیسٹنگ پیش کرتی ہیں۔ بوجھ کے فریم سخت بنائے گئے ہیں، جو اعلیٰ محوری اور پس منظر کی سختی فراہم کرتے ہیں۔
طریقہ E1: تناؤ کی کارکردگی
پیمائش کرنے کا یہ طریقہ آپٹیکل فائبر کیبلز پر لاگو ہوتا ہے جن کی جانچ ایک خاص تناؤ کی طاقت پر کی جاتی ہے۔کیبل پر بوجھ کے ایک فنکشن کے طور پر کشیدگی اور/یا فائبر لمبا تناؤ کا برتاؤ جو اس دوران ہوسکتا ہے۔
تنصیب اس طریقہ کا مقصد غیر تباہ کن ہونا ہے (استعمال شدہ تناؤ آپریشنل اقدار کے اندر ہونا چاہئے)۔

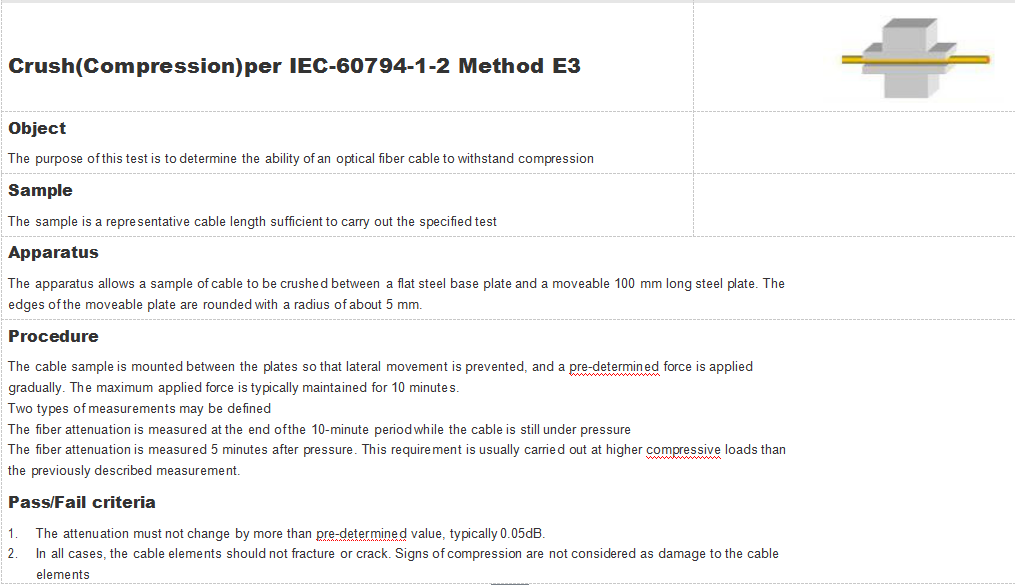

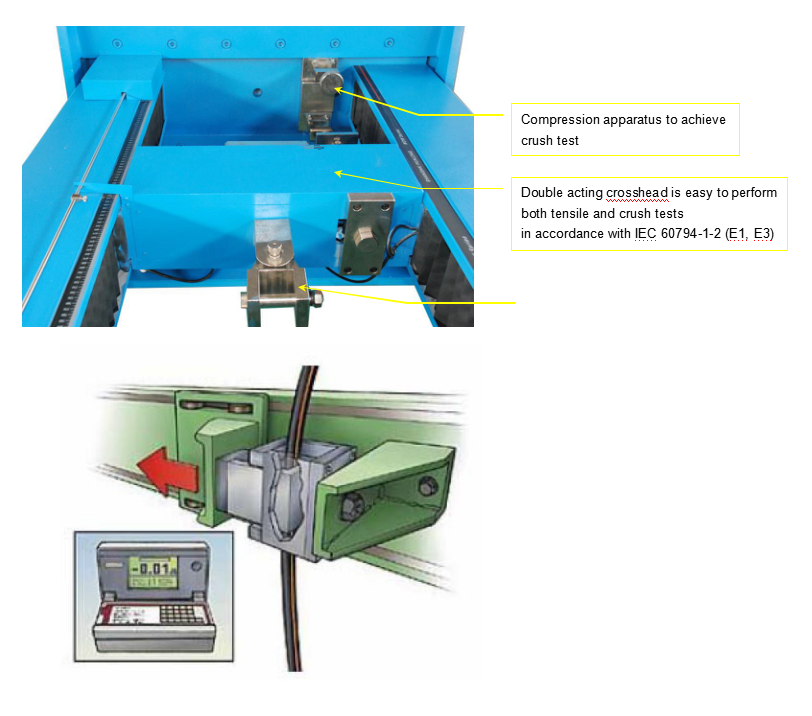

طریقہ E3: کچلنا
اس ٹیسٹ کا مقصد آپٹیکل فائبر کیبل کی کرشنگ کو برداشت کرنے کی صلاحیت کا تعین کرنا ہے۔
ایپلی کیشنز |
ٹینسائل کارکردگی فی IEC-60794-1-2 طریقہ E1 |
اعتراض |
| بنیادی وضاحتیں | |
| لوڈ کرنے کی صلاحیت: | تناؤ کے لیے 100kN، کرش ٹیسٹ کے لیے 10kN |
| درستگی کی کلاس: | ±1% |
| پیمائش کی حد: | 1%-100% |
| پلیٹین کو کچلنا: | 100 ملی میٹر × 100 ملی میٹر، سختی: HB240～280 |
| لوڈنگ کی رفتار: | 0.2～300mm/منٹ |
| اخترتی کی پیمائش کی درستگی: | ±0.5% |
| نقل مکانی کی پیمائش کی درستگی: | ±0.3% |
| لمبائی کی پیمائش: | 1. گیج کی لمبائی: 1000 ملی میٹر 2. پیمائش کی قرارداد 10μm سے بہتر ہے۔ 3. درستگی ±0.5% سے بہتر ہے۔ |
| کراس ہیڈ سفر: | 800-1100 ملی میٹر |
| 4. عمومی وضاحتیں 5. لوڈ پیمائش کی درستگی: 6. ±1% پڑھنے کا 1/100 بوجھ وزنی نظام کی گنجائش درج ذیل معیارات کی ضروریات کو پورا کرتا ہے یا اس سے زیادہ ہے: ISO 7500-1, EN 10002-2, ASTM E4, JIS B7721۔ 7. تناؤ کی پیمائش کی درستگی: 8. زیادہ تر ASTM E83 کلاس B یا ISO 9513 کلاس 0.5 ایکسٹینسو میٹر کے ساتھ پورے پیمانے کے 1/50 تک پڑھنے کا ±0.5% ASTM E83، ISO 9513، اور EN 10002-4 سے ملتا ہے یا اس سے زیادہ ہے۔ 9. رفتار کی درستگی: 10. رفتار مقرر کریں ~ 0.05% زیادہ سے زیادہ رفتار: ±1% سیٹ رفتار ≥0.05% زیادہ سے زیادہ۔ رفتار: ±0.5% 11. پوزیشن کی پیمائش کی درستگی: 12. ±0.01% ریڈنگ یا 0.0001 ملی میٹر، جو بھی زیادہ ہو 13. بجلی کی فراہمی: 14. معیاری اختیاری وولٹیجز 220/240VAC، 50-60 ہرٹز، پاور سپائکس سے پاک ہونی چاہیے اور برائے نام وولٹیج کے 10% سے زیادہ اضافہ ہو۔ 15. آپریٹنگ درجہ حرارت: 16. 0 سے +38 ° C (+32 سے +100 ° F) 17. نمی کی حد: 18. 10% سے 90% نان کنڈینسنگ، 19. ذخیرہ کرنے کا درجہ حرارت: 20. -40 سے +66 ° C (-40 سے +150 ° F) 21. نوٹ: 22. اضافی چوڑے اور/یا اضافی اونچائی والے فریم دستیاب ہیں۔ 23. بجلی کی فراہمی کا نظام مکمل طور پر مرضی کے مطابق ہے. 24. وضاحتیں بغیر اطلاع کے تبدیل کی جاسکتی ہیں۔ |
