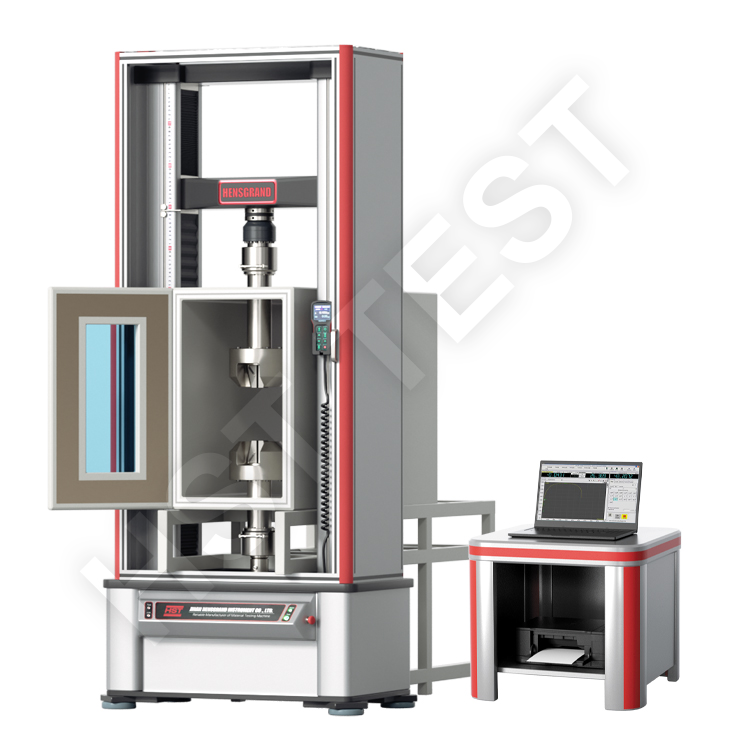

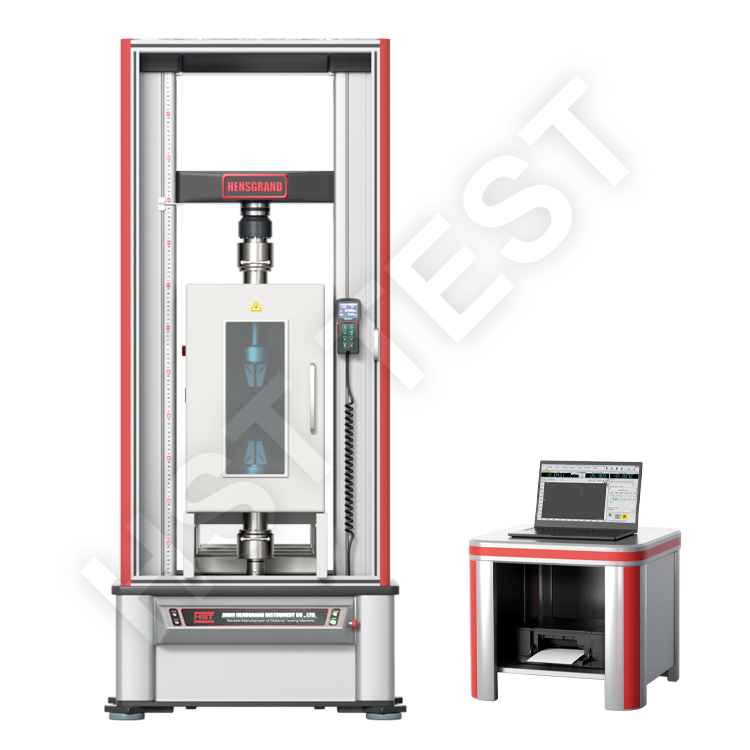

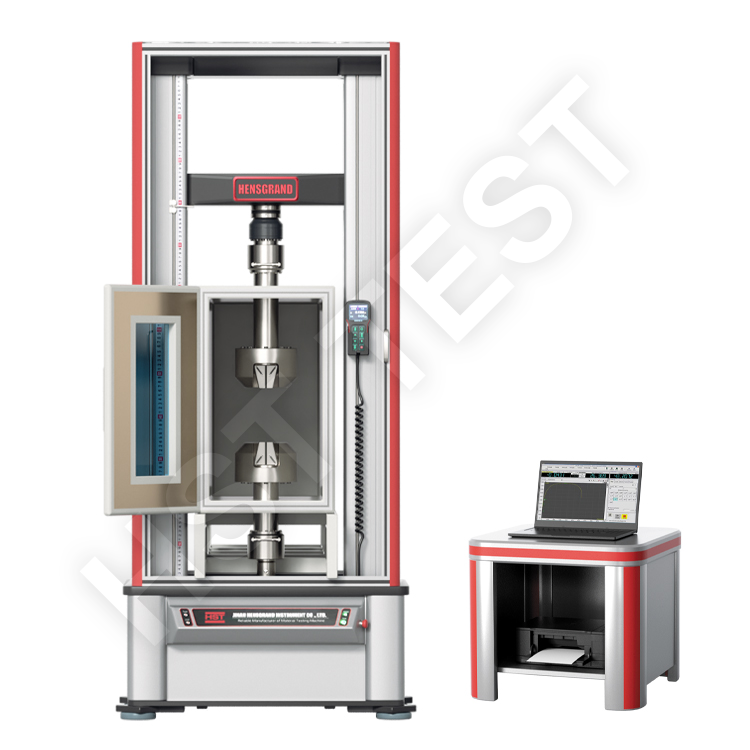

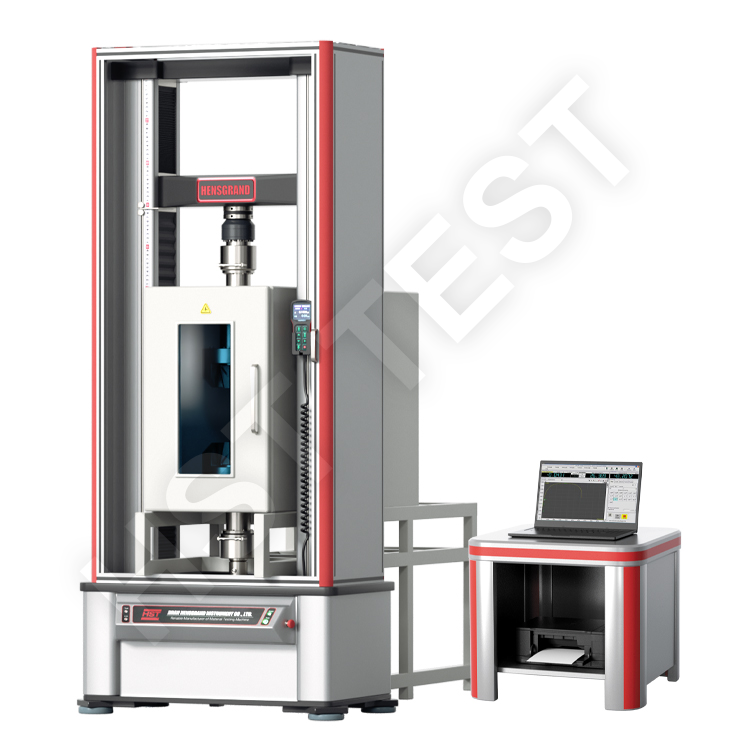

جامع مواد کی جانچ کی مشین
ٹیسٹنگ سسٹم کو خاص طور پر 300 KN تک محیطی درجہ حرارت پر یا -60 ° C سے +350 ° C تک درجہ حرارت کی حد میں اعلی طاقت والے کمپوزٹ کی جانچ کرنے کے لئے تیار کیا گیا تھا۔
معیارات:
ASTM D3379,ASTM D638,ASTM D695 ,ASTM D5379,D3039,ASTM D3410 (IITRI), D6641, D4255, D7078, D3518, D2344, ASTM D7264 ASTM C393 ASTM C297,ASTM C365 ,AITM 1.008, ISO 14126-B2, ASTM D6641,AITM 1.007, ISO 527-4, ASTM D3039, ASTM D7137
ایک اقتباس کی درخواست کریں فائلیں ڈاؤن لوڈجامع مواد کی جانچ کی مشین
درخواست
جانچ کا نظاممحیطی درجہ حرارت پر یا -60 ° C سے +350 ° C کے درجہ حرارت کی حد میں 300 KN تک اعلی طاقت والے کمپوزٹ کی جانچ کرنے کے لئے خصوصی طور پر تیار کیا گیا تھا۔
ایک جامع مواد ایک ایسا مواد ہے جس میں دو یا زیادہ مشترکہ مواد شامل ہیں جو انفرادی اجزاء کے علاوہ دیگر مادی خصوصیات کی نمائش کرتے ہیں۔ کمپوزائٹس کے فائبر ڈھانچے پر منحصر ہے ، ٹینسائل ، کمپریشن ، لچک اور قینچ ٹیسٹ کے مختلف طریقوں کا استعمال کیا جاتا ہے۔ اس سے ٹیسٹرز کو کسی بھی قسم کے بوجھ کی درخواست اور معیار کے مطابق کسی مواد کی مکینیکل خصوصیات کا تعین کرنے کی اجازت ملتی ہے۔
ایک ماڈیولر کنکشن سسٹم مختلف قسم کے ٹیسٹ انجام دینے کے لئے ایچ ایس ٹی گروپ لوازمات کی مکمل رینج کو استعمال کرنے کی صلاحیت فراہم کرتا ہے۔ ٹیسٹ فکسچر ، ٹولز اور سینسر آلات کی ضروریات کی پوری حد کو پورا کرنے کے لئے دستیاب ہیں ، کم از کم 21 مختلف قسم کے ٹیسٹوں کو قابل بناتے ہیں اور 115 سے زیادہ معیارات کا احاطہ کرتے ہیں۔ معمول کے ٹینسائل ٹیسٹوں کے علاوہ ، ان میں ایف ایچ ٹی ، او ایچ ٹی ، اختتامی لوڈنگ کمپریشن ٹیسٹ ، ایف ایچ سی ، او ایچ سی ، سی اے آئی ، اوورلیپنگ قینچ ، آئیوسیپیسکو شیئر ، وی نچ شیئر ، ان ہوائی جہاز کے قینچ ٹیسٹ (آئی پی ایس) ، ایس بی ایس اور آئی ایل ایس ایس ، 3- اور 4 نکاتی لچکدار ٹیسٹ اور فریکچر میکینکس کی سرمایہ کاری شامل ہیں۔
وضاحتیں:
ماڈل | HSTWDW-100E | HSTWDW-200E | HSTWDW-300E |
بوجھ کی گنجائش | 100kn | 200KN | 300KN |
- ASTM E-4 سے ملتا ہے | |||
بوجھ کی درستگی کی جانچ | ± 0.5 ٪ | ||
جانچ بوجھ کی حد | 0.4 ٪ -100 ٪ fs | ||
لوڈ ریزولوشن | 1/500،000fs | ||
اخترتی پیمائش کی حد | 0.2 ٪ —100 ٪ fs | ||
اخترتی کی درستگی | ± ± 0.5 ٪ | ||
اخترتی ایڈجسٹمنٹ کی حد | 0.02 ～ 100 ٪ fs | ||
بے گھر ہونے کا حل | 0.04μm | ||
اخترتی کا حل | زیادہ سے زیادہ اخترتی کے 1/± 500000fs | ||
اخترتی کی درستگی | قیمت کے ± 0.5 ٪ کے اندر | ||
کراس ہیڈ اسپیڈ رینج (ملی میٹر/منٹ) | 0.001-500 ملی میٹر/منٹ | ||
کراس ہیڈ کی رفتار کی درستگی | sed 0.5 ٪ مقررہ رفتار | ||
مستقل قوت ، مستقل اخترتی ، مستقل نقل مکانی پر قابو پانے کی حد | 0.5 ٪-100 ٪ fs | ||
مستقل قوت ، مستقل خرابی ، مستقل نقل مکانی پر قابو پانے کی درستگی | جب سیٹ ویلیو <10 ٪ FS ہے تو ، یہ سیٹ ویلیو کے ± 1 ٪ کے اندر ہے۔ جب سیٹ ویلیو ≥10 ٪ FS ہے تو ، یہ سیٹ ویلیو کے ± 0.1 ٪ کے اندر ہے | ||
جانچ کی جگہ (کراس ہیڈ ٹریول) | 1100 ملی میٹر | ||
زیادہ سے زیادہ ٹینسائل ٹیسٹنگ کی جگہ | 630 ملی میٹر | ||
زیادہ سے زیادہ کمپریشن ٹیسٹنگ کی جگہ | 630 ملی میٹر | ||
ٹیسٹ کی چوڑائی | 600 ملی میٹر | ||
کمپریشن پلاٹین | ф100 ملی میٹر | ||
سیل لوڈ کریں | اعلی صحت سے متعلق یو ایس اے لوڈ سیل | ||
موٹر | تائیوان ڈیلٹا اے سی سروو اسپیڈ کنٹرول سسٹم | ||
ریڈوسر گیئر | جاپان بیتو | ||
پوزیشن حد سوئچ | اوپری اور نچلے لائٹس | ||
بجلی کی فراہمی | AC380V ± 10 ٪ ، 50Hz/60Hz | ||
مجموعی طول و عرض (L*W*H) | 1108x798x2430 ملی میٹر | ||
وزن | 1800 کلوگرام کے بارے میں | ||
بجلی کی فراہمی | 2.5 کلو واٹ ، 3 فیز AC220V ± 10 ٪ ، 50Hz/60Hz | ||
نوٹ: *اضافی وسیع اور/یا اضافی اونچائی کے فریم دستیاب ہیں۔ *بجلی کی فراہمی کا نظام مکمل طور پر حسب ضرورت ہے۔ *تناؤ کی جگہ ، ٹیسٹ کی چوڑائی ، اور رفتار مکمل طور پر حسب ضرورت ہے۔ |
